地源熱泵地埋管在整個系統中起著集熱散熱的重要作用，地埋管要是安裝不好就會直接對整個系統的效果造成影響?，F(xiàn)在隨著人們生活的不斷提高，人們對自己家庭的生活質量也有了新的要求?，F(xiàn)在人們普遍使用地源熱泵，可是對于地源熱泵埋管的方式卻很少有人知道。那么關于地源熱泵地埋管我們要注意一下若干問題。接下來小編在這里給大家介紹一下地源熱泵埋管的方式。

地源熱泵埋管-地源熱泵埋管的注意事項

1、若建筑物周圍可利用地表面積充足，應首先考慮采用比較經濟的水平埋管方式；相反，若建筑物周圍可利用地表面積有限，應采用豎直U型埋管方式。

2、盡管可以采用串聯、并聯方式連接埋管，但并聯方式采用小管徑，初投資及運行費用均較低，所以在實際工程中常用，且為了保持各并聯環路之間阻力平衡，最好設計成同程式。

3、選擇管徑時，除考慮安裝成本外，一般把各管段壓力損失控制在4mH2O/100m（當量長度）以下，同時應使管內流動處于紊流過渡區。

4、地源熱泵地埋管換熱系統在設計時應該首先對當?shù)氐牡刭|(zhì)實際情況進行計算，并根據條件作出準確的判斷，完成整個換熱量的計算。

5、地源熱泵地埋管換熱器最好要設泄漏警報和自動補水系統，需要防凍的地方還要設置防凍保護裝置，避免后期系統運行時出現各種問題。

6、在換熱系統上最好是采用變流量的設計，管內傳熱介質流速最好不要低于最低流速限值。

7、關于地源熱泵地埋管的安裝最好是要靠近機房或是以機房為中心設置，避免過遠導致熱量在管路中的散失。

8、地源熱泵管路在沒有安裝之前盡量避免陽光直射，最好是避光存放，以防止管道受熱發生熱形變問題。

9、若是地源熱泵的使用地冬夏對熱量的取放不均，那么可以根據具體的實際情況通過采用輔助冷源或熱源的方式實現調節目的。

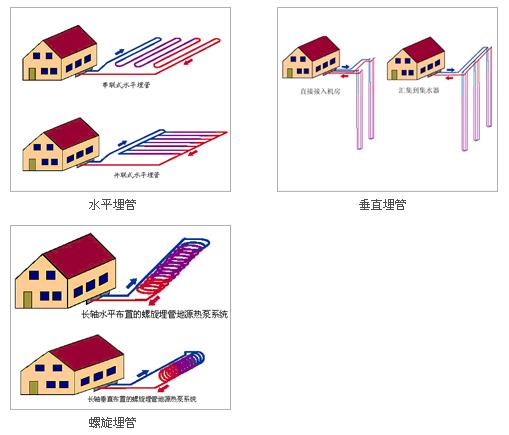

地源熱泵地下埋管的幾種形式

目前地源熱泵地下埋管換熱器主要有兩種形式，即水平埋管和垂直埋管。水平埋管主要有單溝單管、單溝雙管、單溝二層雙管、單溝二層四管、單溝二層六管等形式，由于多層埋管的下層管處于一個較穩定的溫度場,換熱效率好于單層，而且占地面積較少。

水平埋管主要有單溝單管、單溝雙管、單溝二層雙管、單溝二層四管、單溝二層六管等形式，由于多層埋管的下層管處于一個較穩定的溫度場，換熱效率好于單層，而且占地面積較少，因此應用多層管的較多。近年來國外又新開發了兩種水平埋管形式，一種是扁平曲線狀管，另一種是螺旋狀管。它們的優點是使地溝長度縮短，而可埋沒的管子長度增加。管路的埋設視巖土情況，可采取挖溝或大面積開挖方法。單層管最佳深度0.8~1.0m，雙層管1.2~1.9m，但無論任何情況均應埋在當?shù)乇鶅鼍€以下。由于水平管埋深較淺，其埋管換熱器性能不如垂直埋管，而且施工時，占用場地大，在實際使用中，往往是單層與多層互相搭配；螺旋管優于直管，但不易施工。由于淺埋水平管受地面溫度影響大，地下巖土冬夏熱平衡好，因此適用于單季使用的情況（如歐洲只用于冬季供暖和生活熱水供應)，對冬夏冷暖聯供系統使用者很少。

垂直埋管根據埋管形式的不同，一般有單U形管，雙U形管，小直徑螺旋盤管和大直徑螺旋盤管，立式柱，套管、蜘蛛狀管、管式管等形式；按埋設深度不；同分為淺埋（≤30）、中埋(31～80m)和深埋(>80m)。

目前使用最多的是U形管、套管和單管式。下面作一簡述。

1)U形管型是在鉆孔的管井內安裝U形管，一般管井直徑為100~159mm，井深10~200m。U形管徑一般在φ50mm以下(主要是流量不宜過大所限)，由于施工簡單；換熱性能較好，承壓高，管路接頭少，不易泄漏等原因，目前應用最多。如美國加州斯托克斯大學供應了48萬m2空調建筑的地源熱泵系統，有390個深度超過120m的地下埋管，據介紹，采用這種地源熱泵系統較常規空調每年可節約各種費用45.5萬美元，其中能量費用33萬美元，節電25％，節約燃料費70％。

國外有的工程把U形管捆扎在樁基的鋼筋網架上，然后澆灌混凝土，不占用地面。如瑞士某工廠地源熱泵系統從600個樁基中吸收熱量或冷量，用于2萬平方米建筑物的供暖和制冷。

2)套管武換熱器的外管直徑一般為100~200mm,內管為φ15~φ25mm。由于增大了管外壁與巖土的換熱面積，因此其單位井深的換熱量高，根據試驗結果，其換熱效率較U形管提高16.7％。其缺點是套管直徑及鉆孔直徑較大，下管比較固難，初投資比U形管高。在套管端部與內管進。出水連接處不好處理，易泄漏，因此適用于深度≤30m的豎埋直管，對中埋采用此種形式宜慎重。為防止漏水，套管端部封頭部分宜由工廠加工制作，現場安裝，以保證嚴密性。

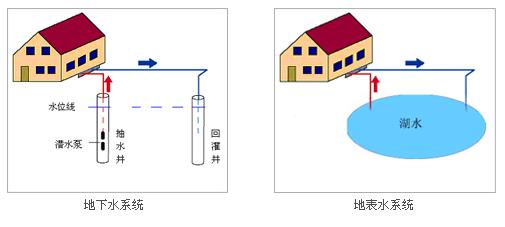

3)單管型在國外常稱為“熱井”，它主要用于地下水做熱源的熱泵系統，一般來講該種型式投資較少。其安裝方法是地下水位以上用鋼套管作為護套，直徑和孔徑一致，典型孔徑為150mm。地下水位以下為自然孔洞，不加任何設施?？锥粗杏幸桓鏊転闊岜脵C(jī)組供水，回水自然排放或回到管井內。這種方式受地下水資源、國家有關政策及法規限制大。

地源熱泵地下埋管深度

水平埋管埋設情況比較簡單，前面已述。關于豎直埋管的埋設深度應根據當?shù)氐刭|(zhì)情況，工程及場地的大小，投資及使用的鉆機性能等情況綜合考慮。結合國情，根據筆者的工程實踐體會，其中有幾點應注意到：①鉆井深60m以內井深的鉆機成本少，費用低，如果大于60m，其鉆機成本會提高。②井深80m以內，可用國產普通型承壓（承壓1.0MP)塑料管，如深度大于80m，需采用高承壓塑料管，其成本大大增加；⑧據比較，井深50m的造價比100m的要低30％~50％。上述是針對地面中央機房而言，如果采用分室型韻系統還要考慮建筑高度的影響。

水源熱泵系統還要考慮建筑高度的影響。一般來講，淺埋管優點是：投資少，成本低。鉆機要求不高，可使用普通承壓（0.6~1.0MP）的塑料管，由于受地面溫度影響，一般地下巖土冬夏熱平衡性較好，其缺點是占用場地面積大，管路接頭多，埋管換熱效率較中深埋者低。深埋管優點是：占用場地面積小，地下巖土溫度穩定。

一般來講，淺埋管優點是：投資少，成本低。鉆機要求不高，可使用普通承壓（0.6~1.0MP）的塑料管，由于受地面溫度影響，一般地下巖土冬夏熱平衡性較好，其缺點是占用場地面積大，管路接頭多，埋管換熱效率較中深埋者低。

深埋管優點是：占用場地面積小，地下巖土溫度穩定。
